本文針對傳統浸漆工藝中存在的效率低下、質量不穩定等問題，提出了一套完整的浸漆線自動化控制系統設計方案。通過對系統總體架構、硬件配置、軟件設計及關鍵控制算法的深入研究，實現了浸漆工藝參數的精確控制和工藝流程的自動化管理。系統采用PLC作為主控制器，結合傳感器網絡和人機交互界面，顯著提高了生產效率和產品質量穩定性。實際應用表明，該系統能夠降低人工干預程度，減少材料浪費，具有顯著的經濟效益和應用推廣價值。

關鍵詞

浸漆線；自動化控制；PLC；傳感器網絡；工藝優化

引言

隨著制造業向智能化、自動化方向快速發展，傳統浸漆工藝面臨著效率低下、質量不穩定、環境污染嚴重等諸多挑戰。浸漆作為電子元器件、電機繞組等產品生產過程中的關鍵工序，其工藝水平直接影響產品的絕緣性能和機械強度。本文提出的浸漆線自動化控制系統旨在解決傳統工藝中的痛點問題，通過自動化技術提升生產效率和產品質量。

國內外學者在浸漆工藝自動化方面已開展了一系列研究。國外先進企業如杜邦、PPG等已實現了高度自動化的浸漆生產線，而國內相關研究相對滯后。本研究在吸收國外先進經驗的基礎上，結合國內生產實際，設計了一套經濟實用、性能穩定的自動化控制系統，為國內浸漆工藝的升級改造提供了可行方案。

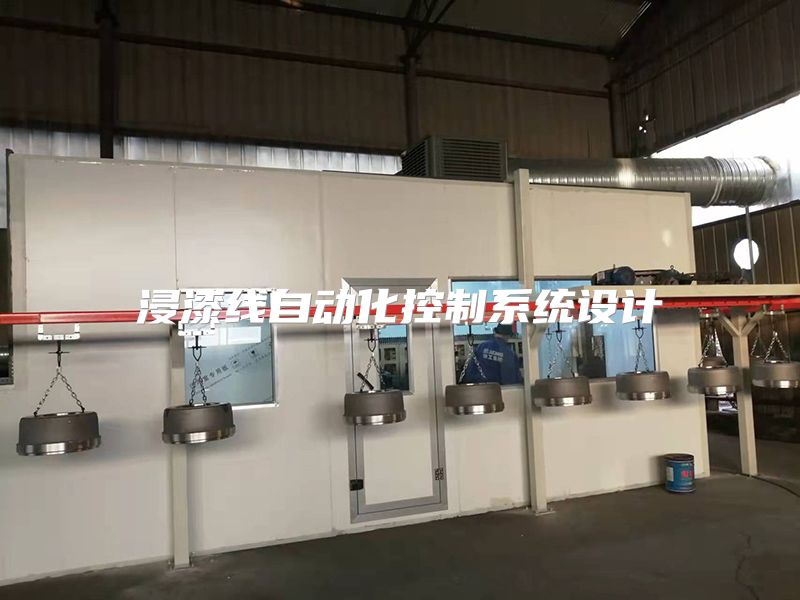

一、浸漆線自動化控制系統總體設計

浸漆線自動化控制系統采用模塊化設計思想，主要由三個層次構成：現場設備層、控制層和管理層?，F(xiàn)場設備層包括各類傳感器、執行機構和機械裝置，負責工藝參數的采集和動作執行；控制層以PLC為核心，實現工藝邏輯控制和設備協調；管理層通過人機界面實現生產監控和數據管理。

系統工作原理為：通過傳感器網絡實時采集浸漆槽溫度、漆液粘度、工件位置等參數，PLC根據預設工藝配方和實時數據，控制輸送機構、加熱裝置、攪拌系統等執行單元，實現浸漆過程的自動化運行。系統特別設計了安全聯鎖機制和故障報警功能，確保生產安全可靠。

與傳統控制系統相比，本系統具有以下創新點：采用模糊PID算法實現溫度精確控制；開發了基于機器視覺的漆膜厚度在線檢測模塊；實現了工藝參數的自動調節和優化；建立了完善的質量追溯系統。這些創新顯著提升了系統的控制精度和智能化水平。

二、系統硬件設計

系統硬件配置充分考慮可靠性、擴展性和經濟性。PLC選用西門子S7-1200系列，具有強大的邏輯控制能力和豐富的通信接口。傳感器網絡包括PT100溫度傳感器、超聲波液位計、粘度傳感器等，確保關鍵工藝參數的準確采集。

執行機構設計方面，輸送系統采用伺服電機驅動的高精度鏈條輸送機，定位精度達±0.5mm；加熱系統采用分區控制的電加熱管，配合循環泵實現漆液溫度均勻分布；攪拌系統采用變頻電機驅動，可根據漆液粘度自動調節轉速。

特別設計的漆液自動補給系統通過液位傳感器和電磁閥實現漆液的定時定量補充，配合粘度傳感器實現稀釋劑自動添加，保持漆液性能穩定。廢氣處理單元集成在系統中，通過活性炭吸附和催化燃燒技術實現環保達標排放。

三、系統軟件設計

系統軟件采用結構化設計方法，基于TIA Portal平臺開發。主程序采用模塊化結構，包括初始化模塊、手動控制模塊、自動運行模塊、報警處理模塊和數據管理模塊等。各模塊通過全局變量實現數據共享和協調工作。

核心控制算法包括：改進型模糊PID溫度控制算法，解決了傳統PID在非線性系統中的適應性不足問題；自適應輸送速度控制算法，根據工件尺寸和漆液特性自動優化輸送速度；智能調度算法，實現多工件并行處理的優化排序。

人機界面設計遵循人機工程學原則，采用WinCC組態軟件開發。主界面顯示工藝流程全景，子界面提供參數設置、配方管理、報警查詢等功能。系統支持工藝配方的存儲和調用，可快速切換不同產品類型的生產工藝。

四、關鍵控制技術研究

溫度控制是浸漆工藝的核心環節。本研究提出的分段模糊PID控制算法，將加熱過程分為快速升溫、精確控溫和保溫三個階段，分別采用不同的控制策略。實驗表明，該算法將溫度控制精度提高到±0.5℃，較傳統PID算法響應速度提升30%，超調量減少60%。

漆膜厚度控制通過調節工件提升速度和浸漆時間實現。系統建立了漆膜厚度與工藝參數的數學模型，通過實驗數據不斷優化模型參數。在線檢測模塊采用激光測距技術，實時監測漆膜形成過程，形成閉環控制。

系統可靠性設計包括：硬件冗余設計，關鍵傳感器和執行機構采用雙備份；軟件容錯機制，對異常數據自動修正或報警；完善的故障自診斷功能
